产品详细

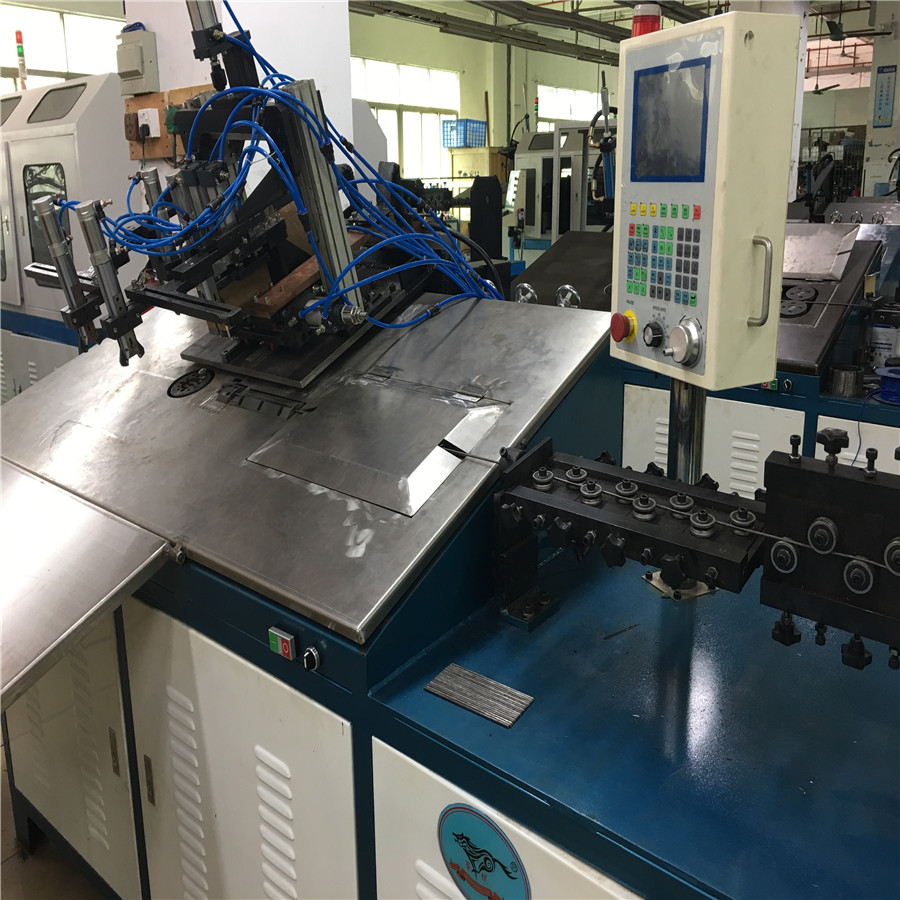

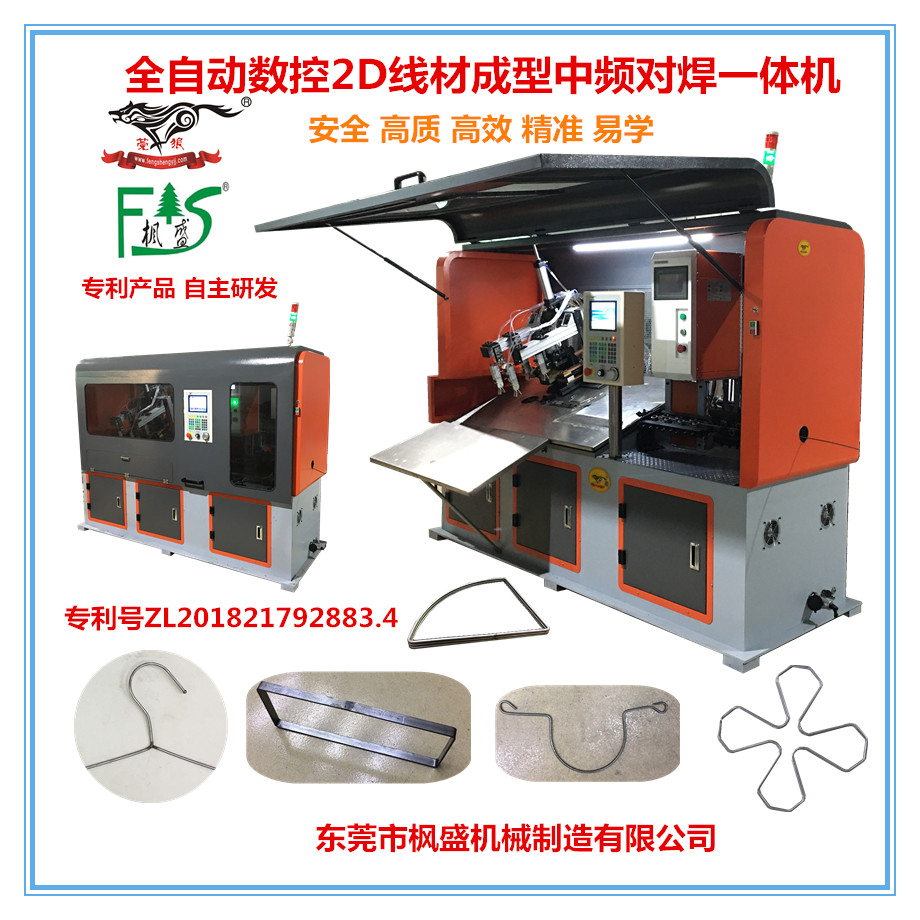

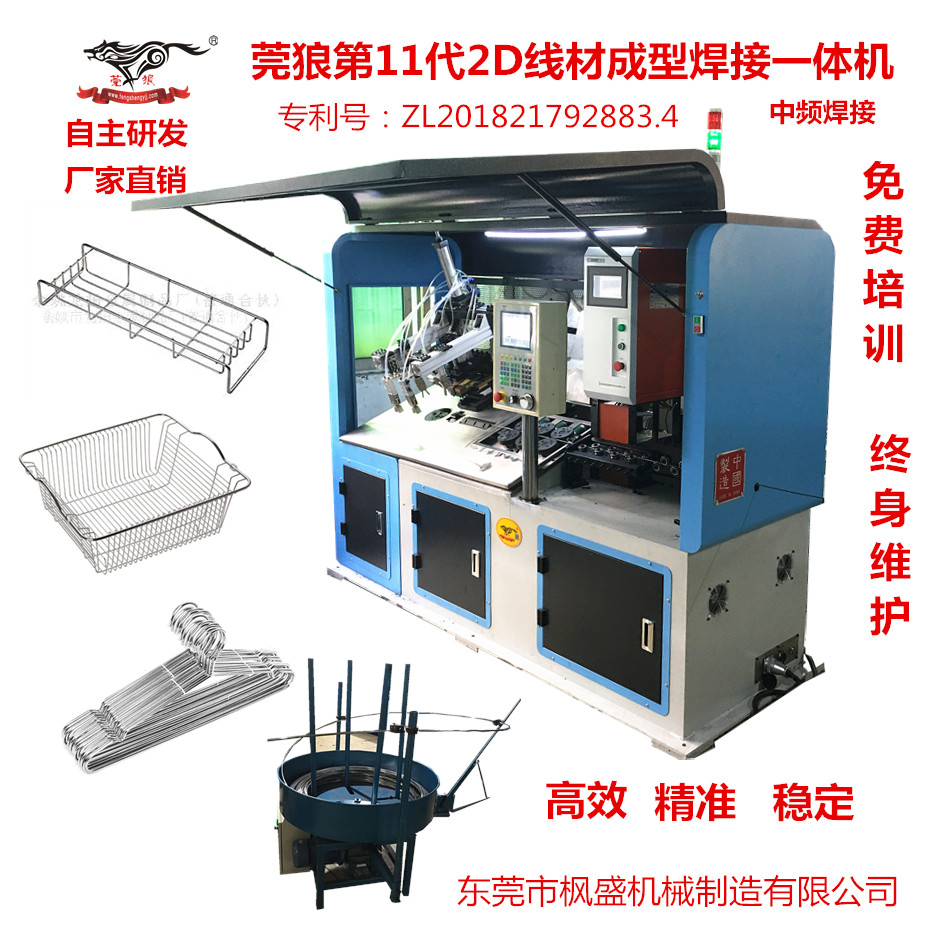

FS-DG202-18-18全自动精密2D线材焊接一体成型机



本公司全新研发的精密2D线材焊接一体成型机,采用新型运动控制系统,搭载优良对焊设备,实现成型焊接一体化,线材成型主机比以往的PLC控制系统操作简单,精确度高,信息储存量大,主机与对焊设备完美结合,真正实现全自动成型。






主机传动装置采用高精度和进口配件,多台伺服电机驱动,内外模均可转动,大大提高了折弯的灵活性多样性,大大提高送线和折弯的精准度。是目前全自动2D线材成型焊接一体机的翘楚。

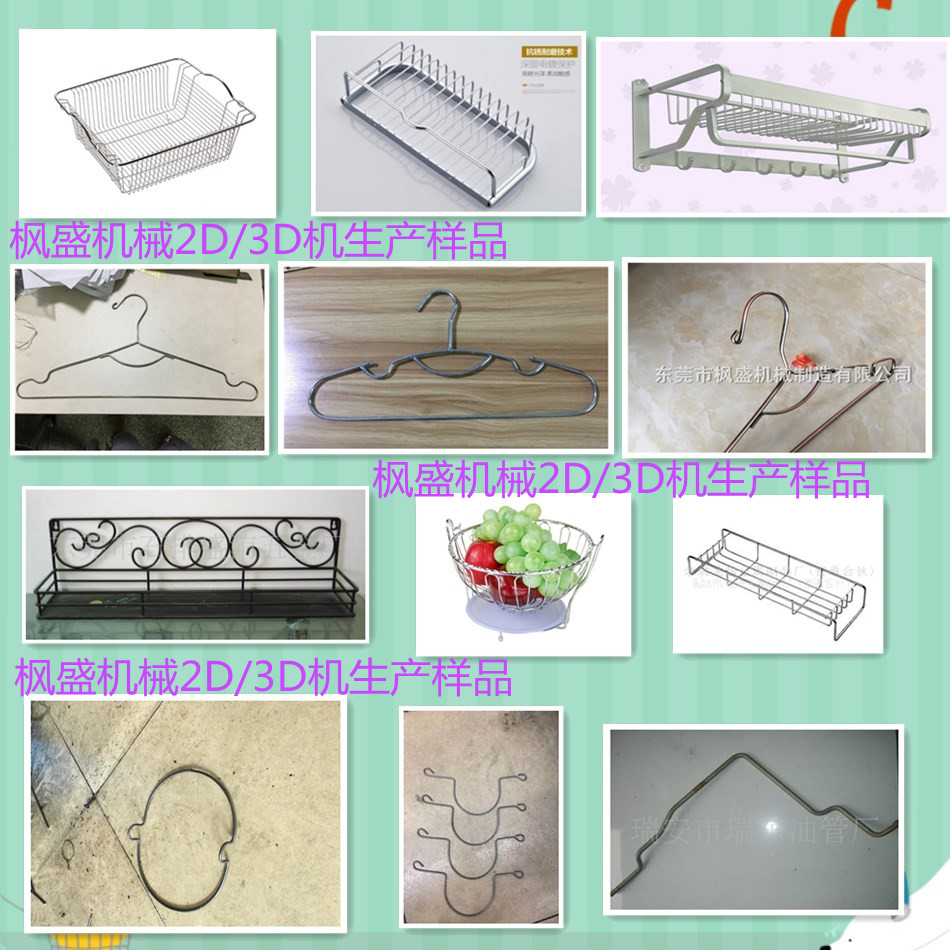

2D金属线材成型机运用领域







一、汽车零部件:汽车座椅骨架、门锁拉杆、蛇形簧,包括单蛇与双蛇、汽车猫头卡簧、汽车安全带卡簧、汽车座托钢丝件,摩托车零配件,自行车零配件,车筐都比较适合用线材成型机来生产;



二、日用五金制品:厨房展示架、置物架、打蛋器、橱柜拉篮、冰箱格架、洗手间里面用的置物架钢



丝制品、超市购物篮、推车、展示挂件等。



 三、铁线工艺制品、灯饰线成型制品、渔具配件制品,包括红酒架、KTV里面的水果盆、圣诞节的各



钢丝成型的礼物,都用到那些形状各异的钢丝或者铁线绕成的平面或者立体件。



 四、各种笼具加工:宠物笼、鸟笼、狗笼、养殖笼、捕鼠笼等。



五、衣架、鞋挂、窗帘钩、货架钩、展示架钩等各种挂钩。







2D金属线材成型机结构参数说明

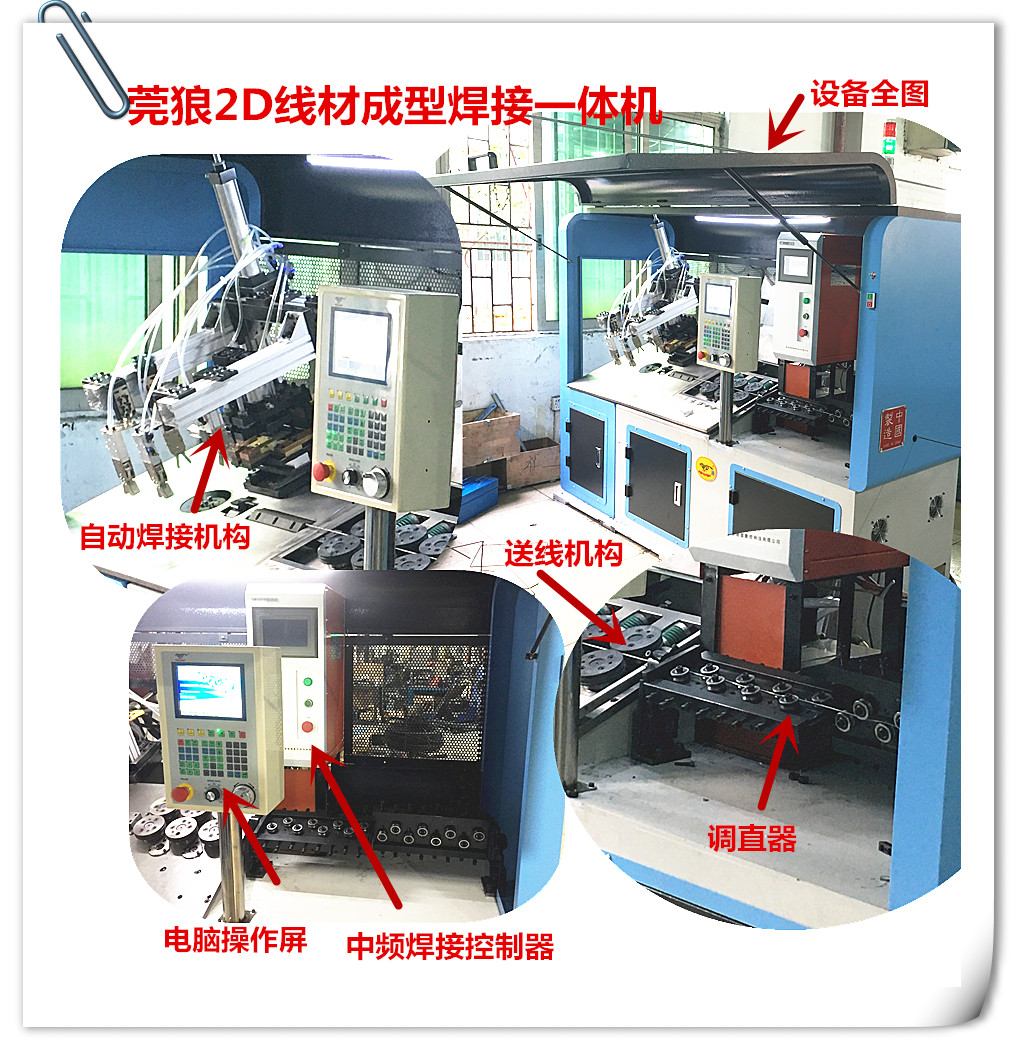

 一、机器结构



1、机器结构组成包括:机台、放料架。



机台构成:1)、送料总成,2)、调直块,3)、弯线总成,4)、液压系统,5)、电器控制部分。



2、机台功能组成说明:1)液压单元(控制外模升降及切刀)2)送料总成(完成材料的输送)3)调直块(校直线材)4)弯线总成(产品成型)



二、技术参数



1.电源:380V(三相五线)



2.额定功率:采用三台伺服电机驱动,



送线电机  4.5KW(日本)



折弯电机  2.3KW



内模升降电机0.75KW



液压系统电机:1.5KW



3.最大裁切铁线直径:φ6.5-10mm



4.折弯铁线直径范围:φ2.5-6.5-10mm



5.整体折弯精度:±0.2



6.效率:15只/min(300长度左右折单个角)



7.外形尺寸:2500X1000X1650



8.净重:900KG



本机通过控制面板可实现人机对话,(点击主菜单页面下可以进入次级菜单,包含日期时间显示)。



注意事项:



当你处于自动操作画面无法使用手动模式的情况下,主菜单是跳转到手动界面的跳板。



2、自动控制操作界面:



操作界面的设置项目如下:



1)复位次数设置项,此设置次数为自动运行间隔多少次,执行折弯及内模伺服的复位,以达到精度偏差校准的目的(出厂设置500次为佳)



2)生产数量设置项,此设置项为自动控制产量停机功能,例如需要生产1000个产品,输入1000,当生产数量达到1000后,则自动停机。



3)按计数清零可以置零。



4)折弯原点偏差值设置项,此项目为折弯头的起点偏移复位接近点的位置(可为0)



5)自动速比项,自动状态下,整体速度输出的频率。



(建议30-85%左右)视产品标准设置。此项提升效率的同时亦降低产品质量。
